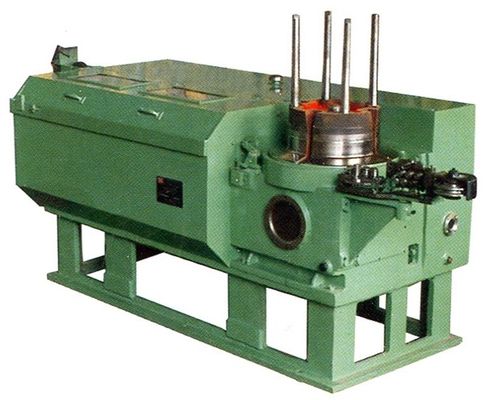

高性能の乾燥したデッサン タイプ ワイヤー延伸機、滑車Type/OTOのタイプ

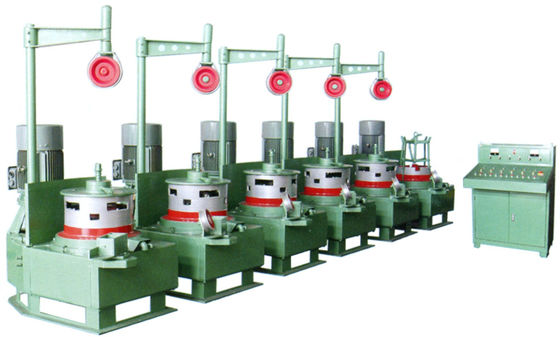

LWシリーズ滑車のタイプ ワイヤー延伸機
使用法
この種類の機械は高、中型および低炭素の引くために加えられる理想的な装置鋼線である、工場等を作る釘、ねじおよびリベットのワイヤーを引くために、また銅、alumiumおよび合金ワイヤーは、機械加えられる。
構造
装置は主要な減少箱から成っていたり、包装、車輪フレーム、ワイヤー支柱および電気制御システム死ぬ。回転のスケッチブックはJZTによって運転されるまたはギヤ カップリングが付いているYの直巻電動機は、速度を減らすためにchangefulギヤを動かす。スケッチブックはオイルと密封された箱ボディで縦に固定、ギヤ組油を差されるである。ブロックの表面の残り熱を下げるためには、冷却装置はブロックの相互壁に取付けられている。
carwlか連結とマシン ラン。安全停止ギヤは操作のブロックの位置によって取付けられている。
| 項目 | 単位 | 連続的なMulti-blockタイプ | ||
| モデル | LW- n/560 | LW-n/450 | LW-n/350 | |
| 最高。引くパス（n） | n:1 - 10 | n:1 – 8 | n:1 - 8 | |
| ワイヤー棒の引張強さ | Kg/mmの² | >110 | 128 | >140 |
| 最高。ワイヤー棒のdia. | mm | 6.5 | 3.4 | 2.5 |
| 終了するワイヤーのMin. dia. | mm | 2.5 | 1 | 0.75 |
| 典型的な構成 | -- | LW1- 6/560 | LW1-7/450 | LW1-6/350 |
| 最高。平均減少のパーセント | % | 30 | 20 | 21 |
| 設計されていた総減少のパーセント | % | 78-88.5 | 77.9 | 78 |
| 最高。ブロックの速度 | m/min | 245 （ブロック。6） | 346.9 （ブロック。7） | 200 （ブロック6） |
| 総力 | kw | 18.5-30 | 7.5-11 | 7.5-11 |
| 重量 | kg | 2000年 | 1500 | 1000 |
| 全体寸法 | mm | 1700x1150x1750 | 1520x810x1700 | 1400x800x1500 |
